Perno Split Set

Descripción

El Perno Split Set es un sistema de sostenimiento utilizado ampliamente en minería subterránea y obras de estabilización de taludes. Consiste en un tubo de acero ranurado con un extremo cónico que permite su inserción directa en el taladro, generando fuerzas radiales de fricción a lo largo del contacto con la roca, lo que proporciona refuerzo inmediato y continuo.

Una vez instalado, el perno se expande contra las paredes del taladro, asegurando una fijación rápida y confiable sin necesidad de torque, resinas ni aditivos, lo que lo convierte en una solución eficiente y económica para condiciones de terreno exigentes.

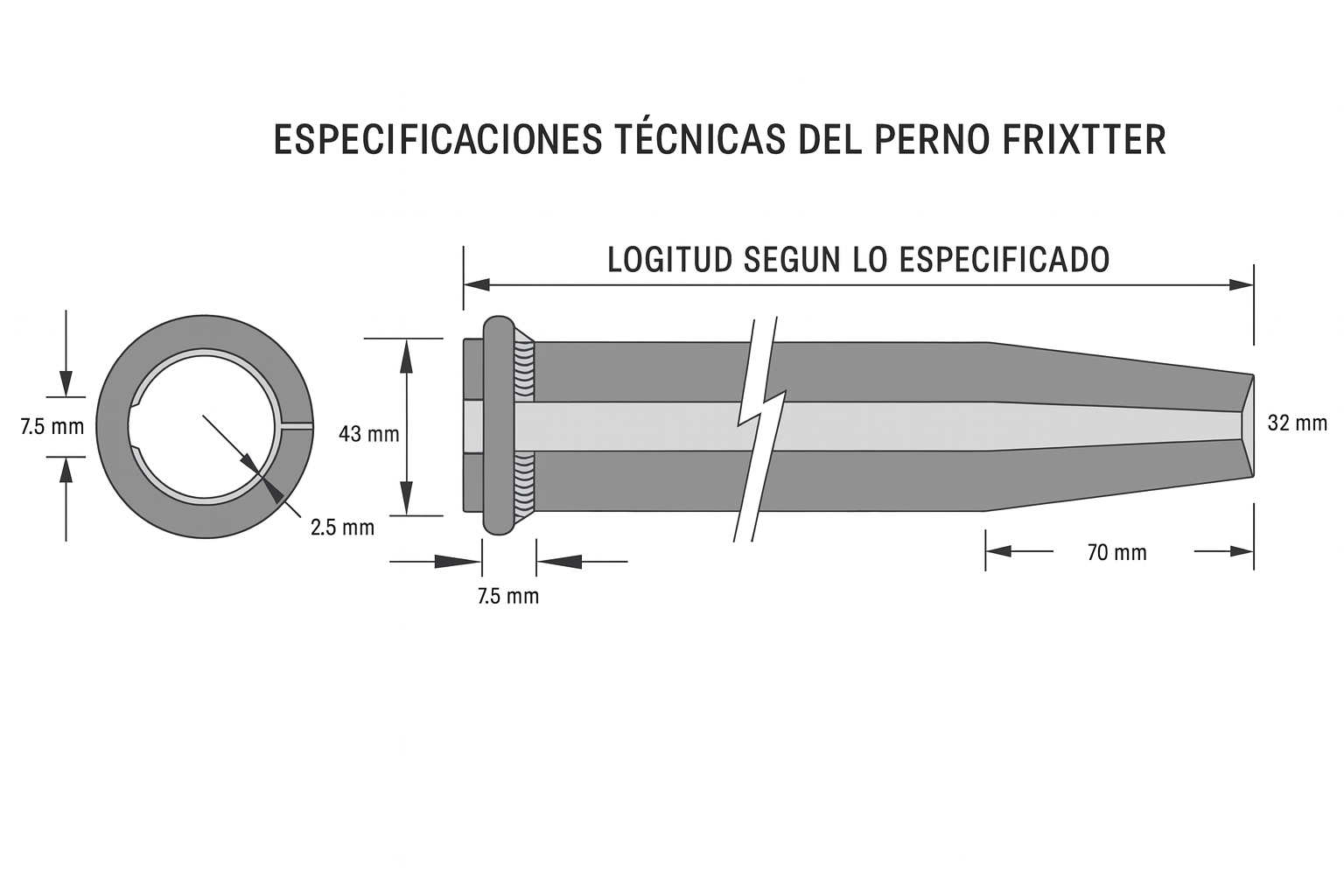

Características Técnicas

• Material: Acero ASTM A-607 o similar

• Resistencia a la fluencia: 450 MPa

• Resistencia a la tracción: 561 MPa

• Elongación: 16 %

• Capacidad de anclaje: 1 – 1.2 toneladas/pie

• Diámetro de perforación: 35 – 37 mm

• Espesor del material: 2.5 ± 0.2 mm

• Diámetro base: 39.5 ± 0.5 mm

• Diámetro cónico: 32 mm

• Longitud de ahusamiento: 70 mm

Placa de Sujeción

• Material: Acero estructural ASTM A-36

• Dimensiones: 150 x 150 mm

• Espesor: 4.5 mm

• Agujero central: Ø 43 mm

• Tipo: Placa cuadrada con domo semiesférico

Ventajas

• Refuerzo inmediato tras la instalación

• Compatible con mallas metálicas

• No requiere torque ni aditivos químicos

• Bajo costo de instalación y mantenimiento

• Ideal para minas subterráneas y estabilización de taludes
